讲明：本文采算科技系统论说了怎样通过透射电子显微镜选区电子衍射（SAED）工夫深度领路晶体材料的微不雅结构信息，探讨了SAED在晶体对称性判定、晶格参数定量、相草率、颓势分析及应变表征等方面的中枢价值。

什么是选区电子衍射

透射电子显微镜（TEM）中的选区电子衍射（SAED）依赖于高能电子与晶体原子周期性势场的互相作用。电子波在晶体中受到布拉格散射，酿成特定的衍射条目，当昂扬布拉格方程时，入射电子束会在倒易空间中酿成翻脸的衍射点或衍射环。

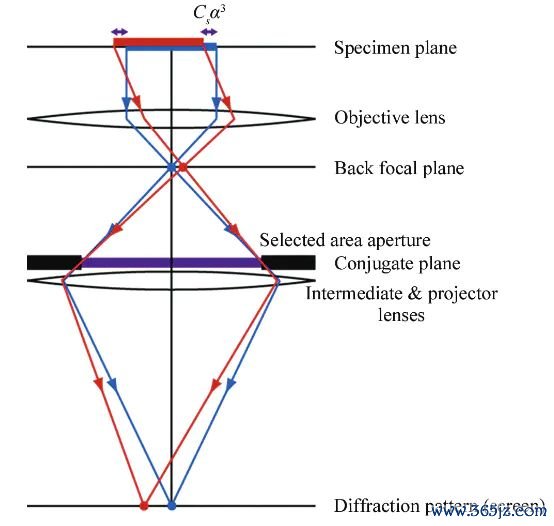

图1. 透射电子显微镜中选区电子衍射暗意图。

衍射图像的空间分散径直对应于晶体的倒易点阵，因此SAED提供的是样品局部区域的晶体结构信息。其实质是一种傅里叶变换成像形状，将实空间周期性飘荡为倒易空间的几何相关，从而使得晶体学参数得以通过衍射图像解读。

倒易空间与实空间关系

SAED图像所呈现的是倒易点阵的投影信息。倒易点阵与实空间晶体点阵通过傅里叶变换关系相关，点阵间距与倒易向量成反比。即较小的实空间晶格常数对应较大的衍射黑点间距，而较大的晶格常数对应较小的黑点间距。

通过测量衍射图中黑点之间的距离与场地角，不错蓄意实空间的晶格常数和对称性。因此，SAED图像的领路流程等于通过倒易空间几何相关收复实空间的晶体结构特征，从而竣事对局域结构的表征。

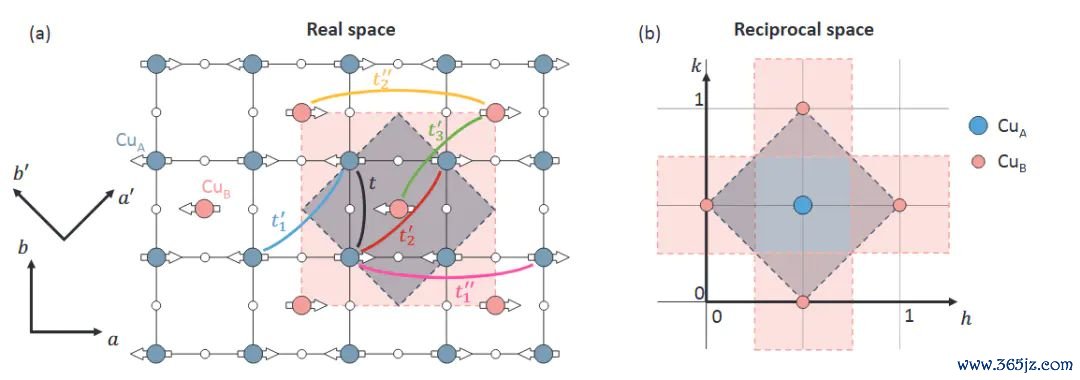

图2. 实空间和倒易空间。

FIFA2026世界杯中国官方外围平台

晶体对称性与空间群

选区衍射图像简略揭示样品的晶体对称性信息。由于不同晶体结构在特定区轴下会呈现特定的对称性特征，举例四方、六方或立方结构的衍射名目具有特有的对称元素分散。

通过衍射黑点的对称性与陈列规则，不错算计晶体的对称性和可能的空间群。进一步辘集晶体学数据库，不错削弱结构判定限度，最终获取晶体的基本对称性特征。

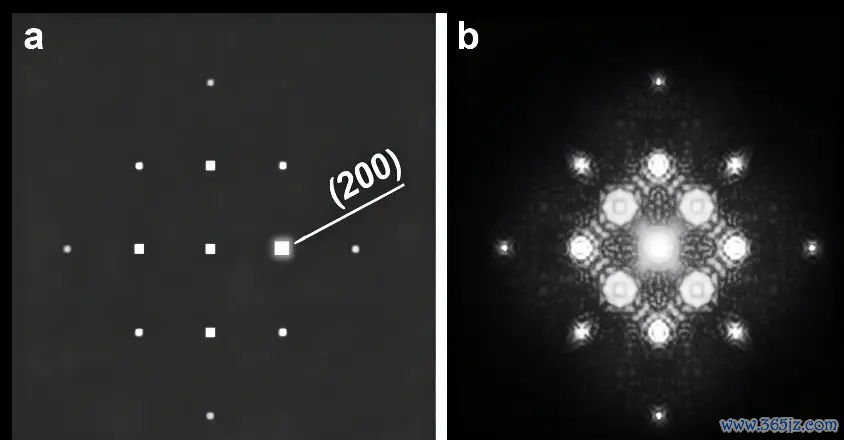

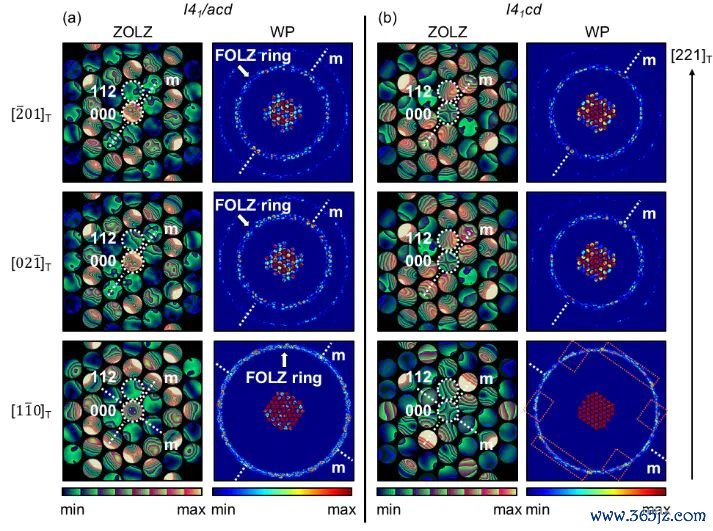

图3. 电子衍射图案，展示了晶体结构的对称性和周期性。DOI:10.1103/PhysRevMaterials.3.084202

晶格常数与晶体参数

SAED不仅提供晶体对称性信息，还能竣事晶格常数的精准测定。衍射黑点位置与晶格间距的关系由布拉格方程决定，d值可通过测量衍射半径与相机常数进行换算。

通过对比不同黑点间距的比值，不错精准细目晶格的三轴参数。这关于划分相似晶体结构或识别固溶体中的晶格畸变尤为迫切。此外，SAED测定的晶格参数简略与X射线衍射（XRD）等宏不雅技能互补，开云kaiyun(中国)提供局域限度的定量信息。

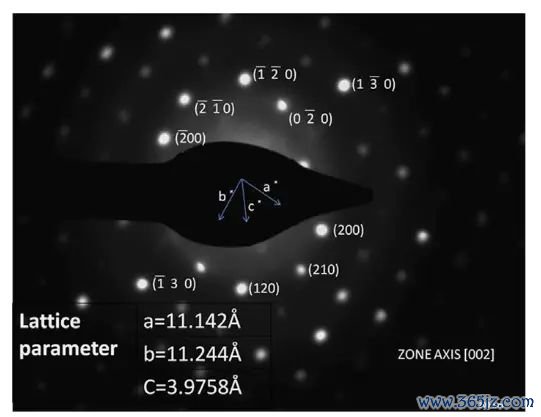

图4.TEM图像中Bi2S3纳米棒的选区电子衍射（SAED）名目。DOI: 10.1016/j.mssp.2013.11.022

晶体取向与织构分析

通过分析SAED图像中衍射黑点的几何相关，不错细目样品的晶体取向。当电子束平行于特定晶体标的入射时，会酿成特征性的区轴衍射名目。

领路这些区轴图案，不错获取晶体的取向关系过火与外部坐标系之间的对应。关于多晶样品，SAED可用于分析局域织构和取向分散，从而揭示材料在滋长或变形流程中酿成的取向特征。晶体取向的精准判定关于研究界面结构、晶粒取向关系及织构演变具有迫切意念念。

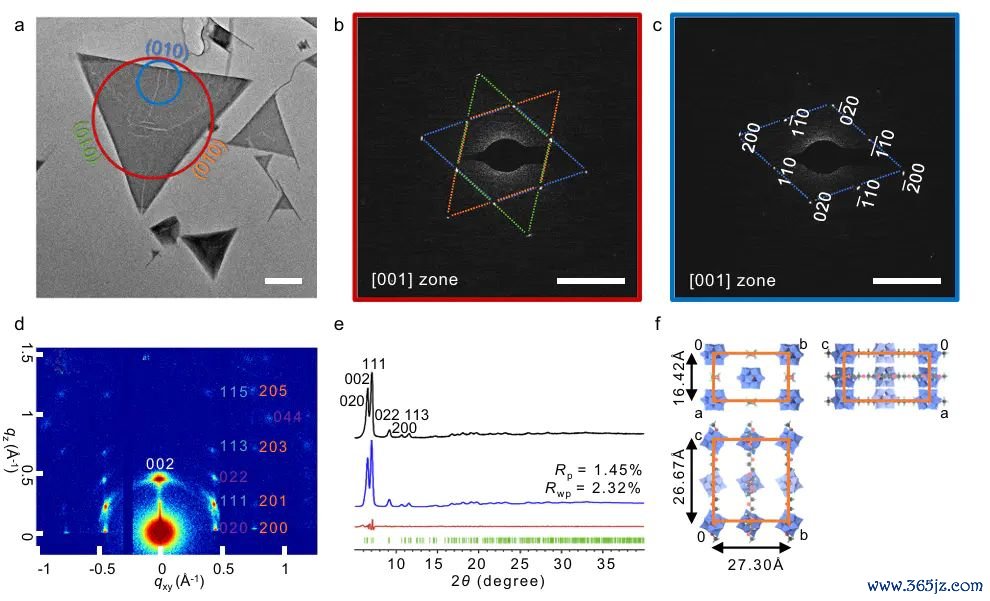

图5. 三角形纳米片的晶体结构分析与精修。DOI:10.1038/s41467-023-42290-7

相草率与多相体系分析

在复杂材料体系中，SAED是竣事相草率的灵验技能。不同相的晶格参数和对称性不同，其衍射图像呈现互异。通过对比实践获取的衍射数据与晶体学数据库中的表面衍射模式，不错竣事对未知相或次生相的识别。

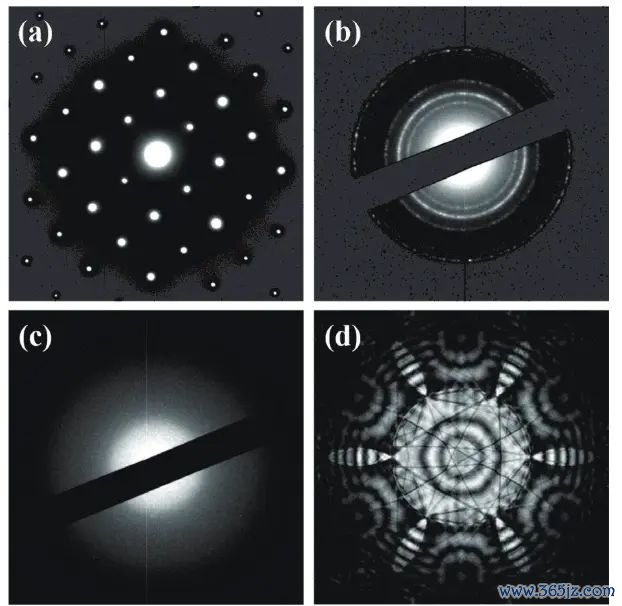

图6. 单晶衍射名目（橄榄石）（a）；多晶衍射名目（Fe3O4）（b）；非晶衍射名目（长石）（c）；集聚束衍射名目（晶体材料）（d）。DOI: 10.3799/dqkx.2020.387

关于多相体系，SAED简略通过选区攻击单一相区域，从而幸免其他相或无序结构的滋扰，竣事局域相的精准界说。这一材干在研究异质结、界面或纳米复合体系时尤为关节。

颓势与位错的衍射特征

SAED不仅简略反应设想晶体结构，还能揭示颓势信息。位错、层错、孪晶等颓势会在衍射图像中进展为非凡的黑点、条纹或衍射强度分散绝顶。这些特征开始于晶体周期性的局部交加或堆垛法子的篡改。

通过对衍射图像中绝顶信号的解读，不错识别颓势类型并进一步分析其在晶体中的分散与取向。颓势信息的获取关于意会材料的力学性能、电子性能与界面算作具有迫切意念念。

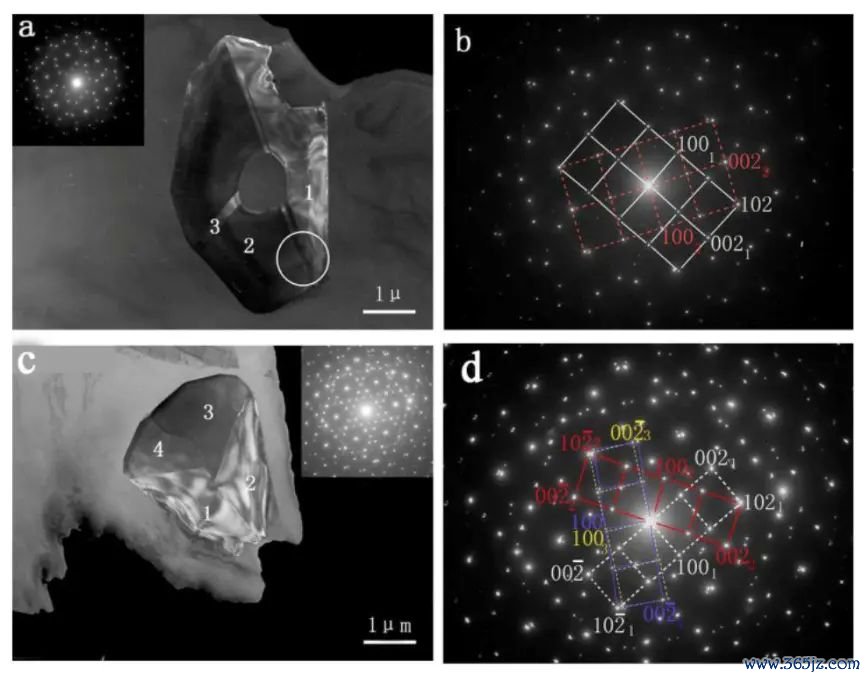

图7.孪晶形色及衍射名目。

非晶与纳米晶体系

SAED在识别非晶材料与纳米晶体体系中相通施展迫切作用。非晶材料由于零落长程有序性，其衍射图像进展为流畅的迷漫环，而非翻脸的衍射黑点。通过环的半径位置不错获取非晶体系的短程有序信息。

而关于纳米晶体，其晶粒尺寸较小，导致衍射黑点拓宽并呈现环状分散。通过对环的宽度与强度分散进行分析，不错估算晶粒的平均尺寸过火分散特征。

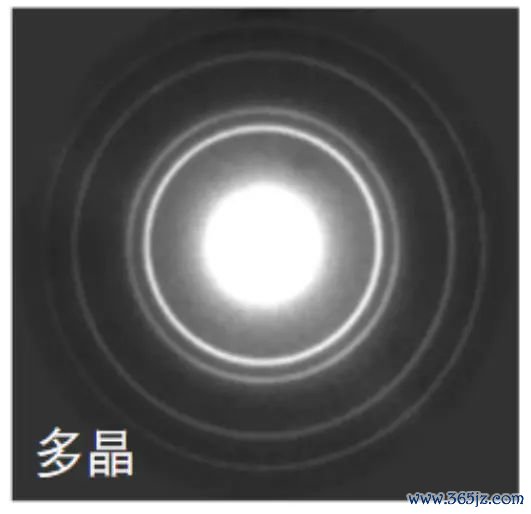

图8. 电子衍射图样。

应变与畸变

SAED图像还可用于分析样品中的应变现象。

应变会导致晶格常数的变化，从而引起衍射黑点位置的偏移或环的半径变化。通过对比实践效能与设想晶体的衍射位置，不错定量蓄意应变进程。

晶体畸变会导致黑点的展宽或形变，从而揭示局域应力与结构畸变信息。这关于研究薄膜、界面及纳米结构中的应力轻易与结构踏实性具有迫切意念念。

图9. 因晶格畸变产生非凡衍射黑点开云kaiyun(中国)。
